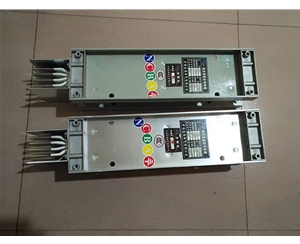

昆明密集型母線槽是一種靈活且可靠的配電系統，廣泛應用于各種電力輸送干線中，特別是在高層建筑、工業廠房、機場、碼頭、地鐵等場所。這種母線槽的設計和構造具備多種特色，使其能夠滿足不同用戶群的配電需求，并在各種環境條件下保持良好的性能。
一、外殼設計與材料選擇
昆明密集型母線槽的外殼通常采用鋁合金或鋁鎂合金材料拉擠成型，這種設計不僅使母線槽外形美觀、重量輕，還具備較強的耐腐蝕性和機械強度。外殼的側板采用散熱片形狀設計，有效提高了熱傳導性和散熱效果。此外，外殼的剛度好，可以滿足大跨距安裝的要求，同時其密封性良好，防護等級達到IP65，能適應惡劣的安裝環境。
二、三明治式結構與連接設計
密集型母線槽采用典型的“三明治”式結構，這種結構使得昆明母線槽內部緊湊且體積更小，從而增強了母線系統的動熱穩定性。母線槽的相與相及相與接頭用絕緣螺栓緊固，同時采用雙連接銅排連接，這種設計有效增加了接頭接觸面積，大大降低了接頭部位的溫升。此外，母線槽的導電排纏繞有阻燃型交聯聚乙烯熱縮套管，具有較強的絕緣性能，在遇火時無有毒氣體散發，符合新一代環保產品的要求。
三、靈活的布線與插口設計
密集型母線槽的插接口設置靈活方便，可以設置大量的插口，通用性較強。當調整用電設備位置時，無需變動供電系統，這使得昆明母線槽在應對設備位置變化時具有較高的適應性和靈活性。此外，母線槽的插口雙面都可以設置，3米長標準段可以配置10個插口，用戶可以根據具體情況預留插接口，以便在設備負載更換位置或增加時，母線槽單元依然可以適應負載的要求。
四、高性能與安全性
密集型母線槽的電流承載能力強，從250A至5000A不等，能滿足不同用戶的配電需求。其母線溫升低、能耗小，大大降低了投資成本。此外，母線槽的外殼兼作接地PE線，接地效果好，使用更安全。當發生高容量的接地故障時，母線槽可以有效地接地和保護整個系統，為接地故障提供可靠的接地路徑，為地線短路提供短路徑。
五、廣泛的應用場景
昆明密集型母線槽適用于交流三相四線、三相五線制，頻率50~60Hz，額定電壓至690V的供配電系統。作為工礦、企事業和高層建筑中供配電設備的輔助設備，特別適用于車間、老企業的改造。其體積小、結構緊湊、運行可靠、傳輸電流大、便于分接饋電、維護方便、能耗小、動熱穩定性好等優點，使得它在高層建筑中得到廣泛應用。
綜上所述，昆明密集型母線槽以其特別的設計和構造特色，在配電系統中發揮著不可替代的作用。隨著電力技術的不斷發展，密集型母線槽的應用前景將更加廣闊，為各種電力輸送和配電需求提供更加可靠和安全的解決方案。
